Abzweigkasten WKE 204 SL (86228401) Afgezekerd aftakken: Spelsberg

Aftakdoos

WKE 204 SL

Artikelnummer: 86228401 | Afmetingen: 115 x 115 x 93 mm

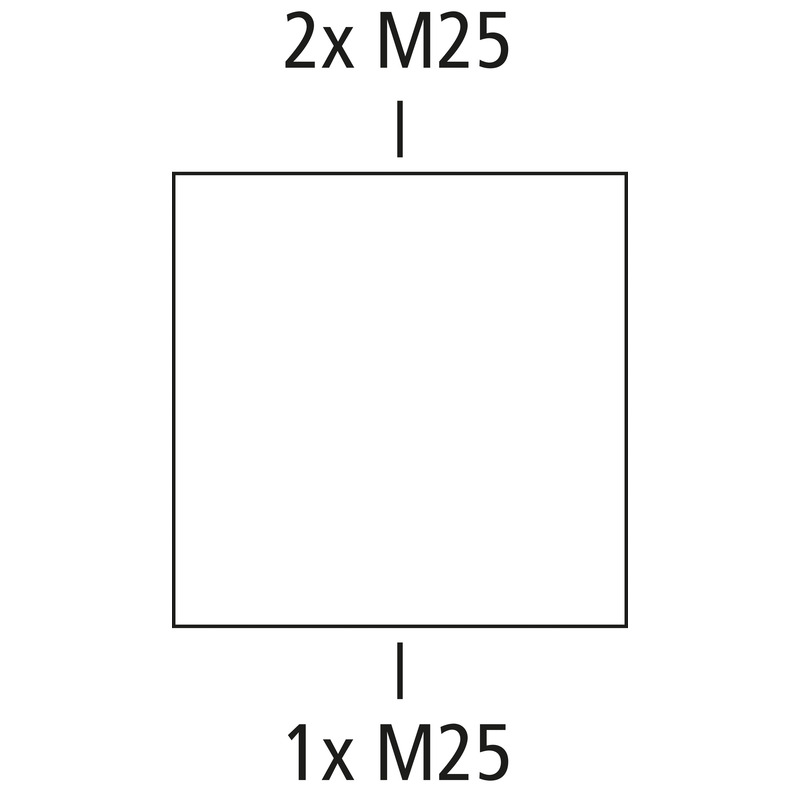

Aftakdoos, met beschermingsgraad IP66, Ui=450V AC, inwendige schroefdraad, M25, (3 zijkant), buitenliggende bevestigingsogen, met elektrisch functiebehoud E30 conform DIN 4102 deel 12, getest conform VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2)), met schroefloze rijenklemmen Wago TopJobS, behuizing van halogeenvrije speciale duroplast

oranje, kabeldoos met afgezekerde aftakking, verbindingsdoos 3-polig, kabeldoos 3-polig, aantal klembare aders per pool 4 x 0,5 - 4 mm², 1 zekeringhouder (20 x 5mm) max. 10A

Meegeleverd toebehoren:
3 kabelwartels M25, afdichtbereik 6 - 15 mm, pluggenset ø 6 mm

Elektrische eigenschappen

Doorslagspanning AC 450 V
Doorslagspanning DC 450 V
Min. aderdoorsnede 0,5 mm²
max. aderdiameter (ader aftakken) 4 mm²
Min. aderdoorsnede 0,5 mm²
Max. aderdoorsnede 4 mm²
Beschermingsklasse II
Beschermingsgraad IP66
Klasse functiebehoud E30
Aantal polen (aftakking) 3
Aantal polen (doorvoer) 3
UL Type Rating g.g.

Kleuren

Kleur onderbak oranje
Kleur deksel oranje

Extra features

Toepassingsbereik afgezekerde aftakking

Afmetingen

Breedte 115 mm
Lengte 115 mm
Hoogte 93 mm
Gewicht 1.45 kg

Materiaal eigenschappen

uv-bestendig ja
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 V0
Gloeidraadbestendigheid volgens EN 60695-2-11 960 °C

Mechanische eigenschappen

Slagvastheid IK08
Verzegelbaar nee
Draaimoment van de dekselschroef 2.5 Nm
Bevestiging op de muur Wand-/plafondmontage
Bevestiging buitenliggende bevestigingsogen

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -25 °C
Omgevingstemperatuur max. 40 °C
Omgevingstemperatuur 24 uur 35 °C
plaats van de montage beschermde buitenomgeving

Sales Information

EAN 4013902668496
Packing Unit Code CT
ETIM Class EC002600
Douanetariefnummer 85369095

Materiaal

Materiaal onderbak Duroplast
Materiaal deksel Duroplast
Materiaal afdichting Polyurethaan
Materiaal dekselschroef Roestvast staal V2A
